PCBA電路板能不能以直角走線？很多PCB設計指南手冊上都專門指出，對于關鍵的高速信號線是不能以90度拐角必須以兩個135度角來實現。在PCB layer的軟件里，就是選擇45度走線模式。為什么會有這樣的規定？今天東莞PCBA加工廠家為大家詳細解答。

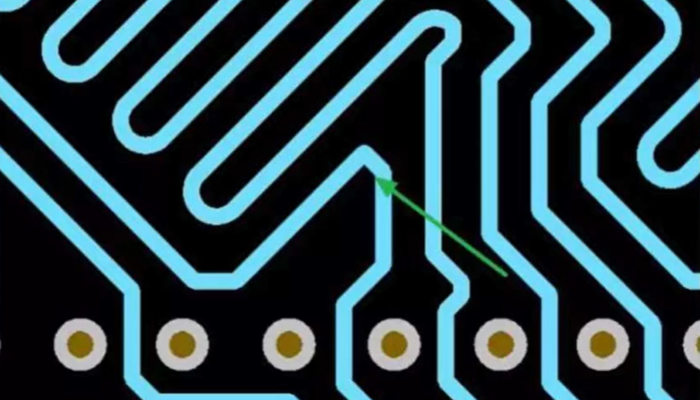

在PCBA電路板上若有直角會對信號質量帶來負面影響嗎？答案是肯定的。走線直角拐角部分的銅箔寬度比直線走線的銅箔寬度要寬一些，約為正常線寬的1.414倍，會造成直角折彎處的特性，阻抗突變，這對于普通信號走線不會造成問題，但對于高速傳輸線來說，特性阻抗變化則會帶來信號反射，使得信號質量變差，同時，拐角處的額外寄生電容也會對信號的傳輸，造成延誤影響。

此外，直角尖端容易發射或接收電磁波，還會產生阻抗�？偟恼f來，建議大家再進行PCBA設計時禁止出現直角。無論是普通的信號線、高速數字信號傳輸線，還是RF傳輸線，一律設計成鈍角。
